Настройка ножа для плоттера

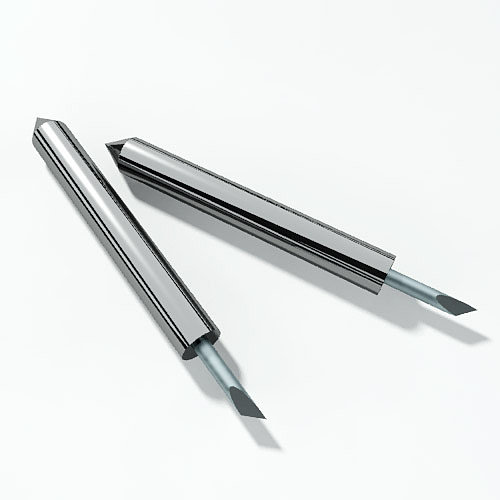

Свободный, или флюгерный, нож представляет собой лезвие, которое вращается на подшипниках держателя. Назван он так потому, что, так же как и флюгер на ветру, самостоятельно поворачивается по направлению резки.

Процесс настройки

Фактически настройка ножа состоит в регулировке величины выступа из держателя режущего края. Это делается при помощи специальной гайки. Сам выступ рассчитать достаточно просто: он приблизительно равен ½ толщины пленки (вместе с подложкой).

После того, как удалось правильно подобрать величину отступа, нужно отрегулировать давление ножа. Настраивается данный параметр экспериментальным путем и регулируется в самом приборе. Сила реза, как правило, указана в технических характеристиках плоттера. Измеряется она в граммах. Давление нужно отрегулировать таким образом, чтобы пленка полностью прорезалась, а подложка была задета лишь слегка. Таким образом можно избежать занятий и продлить срок службы ножа, который вязнет в подложке, увлекая ее за собой.

Следует также обратить внимание и на угол заточки . Чаще всего ножи выпускают в трех вариантах: 60°, 45° и 30°. Если величина изображения, которое нужно вырезать, невелика, следует выбирать угол заточки ножа поменьше. Необходимо также учитывать и толщину пленки. К примеру, 60-градусный нож целесообразнее использовать для резки трансферных пленок, а 30-градусный аналог лучше подойдет для работы с очень тонкими пленками (30–40 микрон).

Универсальным считается нож с углом заточки 45°. Он используется большинством производителей термотрансферных пленок, например, такими компаниями, как Avery или Oracal.
